シャフト型コアレスリニアモーター
シャフトモーター SX/SSS/SS/S/Lシリーズ

特長

シンプルにリニアモーターの強みを発揮したモーター

  1. ●シャフトモーターは性能面では、①等速性に優れる（低速度リップル）、②応答性が高く、高速整定が可能（整定時間が短い）、③繰返し位置決め精度が高い、④推力（押し当て）制御の精度が高い、などの特長を備えています。
  2. ●機能面では、①可動子（コイル）の小型化でマルチ駆動が容易、②パラレル駆動（二軸に配したスライダーを1アンプ、1エンコーダーで駆動）が可能、③両端支持なので取り付け構造がシンプル、などの特長を備えています。
  3. ●GHCでは積極的にカスタマイズ（高推力化を含む）に対応させて頂き、装置のシンプル化、高機能化にお役立て頂いております。

仕様

*1 SXシリーズ（高性能タイプ） SSS・SSシリーズ（小型可動子タイプ） *4
型式 *2 SX060Q SX080Q SX100Q L250SSS L250SS L320SS L350SS
定格推力 *3　N 2.1 4.1 7.8 7.1 17 19 24
加速推力　N 8 16 31 28 69 75 95
可動子長　mm 58 70 84 30 50 50 50
可動子高・幅　mm 15 20 20 56 56 60 60
ギャップ　mm 0.5 0.5 0.5 2.0 2.0 2.5 3.0
シャフト外径　mm 6 8 10 25 25 32 35
J4アンプ容量　－ J4-10B/A J4-40B/A *6 J4-20B/A J4-40B/A
*1 Sシリーズ（標準タイプ）
型式 *2 S040Q S080Q S120Q S160Q S200Q S250Q S320Q
定格推力 *3　N 0.58 3.5 8.9 20 38 75 113
加速推力　N 2.3 14 36 81 152 300 451
可動子長　mm 43 70 112 140 166 210 280
可動子高・幅　mm 10 20 25 30 40 50 60
ギャップ　mm 0.50 0.50 0.50 0.50 0.75 0.75 1.0
シャフト外径　mm 4 8 12 16 20 25 32
J4アンプ容量　－ *5 J4-10B/A J4-20B/A
*1 Sシリーズ（標準タイプ） Lシリーズ（ワイドギャップ）
型式 *2 S350Q S380Q S427Q S500Q S605Q L250Q L320Q
定格推力 *3　N 190 222 200 585 780 69 109
加速推力　N 760 886 800 2340 3100 276 436
可動子長　mm 280 280 400 420 550 210 280
可動子高・幅　mm 60 70 80 105×100 125/120 50 60
ギャップ　mm 1.0 1.0 1.65 1.75 1.75 2.0 2.5
シャフト外径　mm 35 38 42.7 50 60.5 25 32
J4アンプ容量　－ J4-70B/A *5 J4-20B/A
  • *1株式会社ジイエムシーヒルストン製の標準品の中から抜粋して掲載しております。
  • *2型式中3桁の数字はシャフト径（例えば060はφ6mm）を表記し続くローマ字は可動子のサイズを表しています。
  • *3可動子内部のコイル表面で昇温110Kの値です。
  • *4SSシリーズは、50mm超の可動子もご提供可能です。
  • *5お問い合わせください。
  • *6J4-10B/Aに対応可能な機種があります。詳しくはお問い合わせください。

用途例

荷重制御（押し当て制御）用

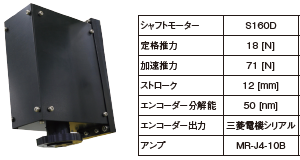

シャフトモーターZ軸ユニット

荷重制御（押し当て制御）用 シャフトモーターZ軸ユニットイメージ

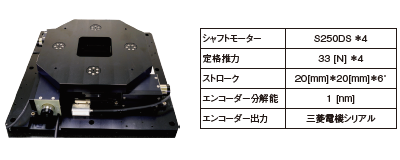

精密4軸アライメントステージ
シャフトモーターUVWユニット

精密4軸アライメントステージ シャフトモーターUVWユニットイメージ

*ご要望のスペックに合うシャフトモーターを選択頂くことで、豊富なバリエーションのユニット作製が可能になります。

システム構成

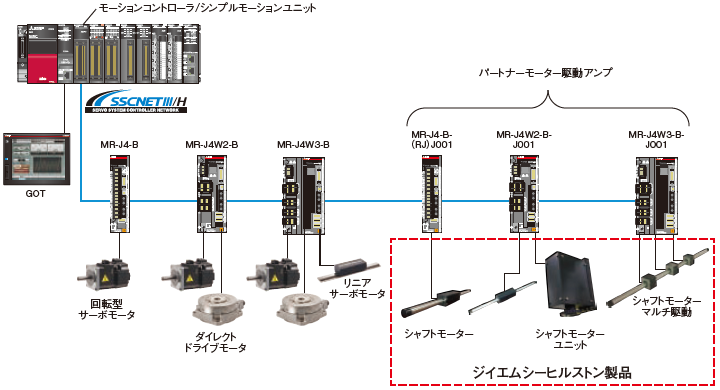

システム構成　イメージ

三菱電機関連製品
