特長

PBAのコアレスモータDX-Fシリーズの特許取得済みの独自の巻線技術

PBAのコアレスモータDX-Fシリーズは、特許取得済みの独自の巻線技術によって、コイルサイズ比で優れた力率密度を実現。高推力＆高加減速を生み出し、競合製品に比べてよりコンパクトなモータを選定することができます。
また、空冷オプションで放熱性を上げることによって、過酷な運転条件でも仕様することができます。

PLA Series

●3種類の型番で様々な推力需要に対応
●テーブルの複数搭載が対応可能(オプション)
●ストロークが100mmから3500mm
●繰り返し位置決め精度が±1μm
●速度が最速5m/s
●加速度が最大4G
●クリーンルーム対応(Class1000)

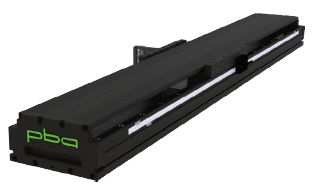

PLAアクチュエータは、妥協なきスピードと精度を通して生産性を向上できるように、高性能な生産用途向けに高度な仕様で構築されています。 PLAアクチュエータの主な特長としては、小型、高速、高精度、ゼロバックラッシュがあげられます。特にボールねじを採用している従来のアクチュエータと比較した場合に顕著です。 PLAシリーズリニアアクチュエータには、それぞれの用途と必要とされる機能に応じて、当社独自のリニアモータの2つであるDXコアレスリニアモータ、PIXコア付きリニアモータのいずれかを選択することができます。

仕様

モデル	モーターシリーズ	モーターコイル	有効ストローク (mm)	連続力 (N)	ピーク力 (N)	アクチュエータ寸法 W x H (mm)
PLA140	鉄芯リニアモータ PIX150B	PIX150B-050-C2	100 - 1192 (84mmごとの増分)	69	242	140 x 74
		PIX150B-050-C3		104	363
		PIX150B-050-C4		139	484
	鉄芯リニアモータ PIX250B	PIX250B-050-C1		110	240	140 x 101
		PIX250B-050-C2		220	480
		PIX250B-050-C3		330	720
		PIX250B-050-C4		440	960
PLA180	鉄芯なしリニアモータ DX30F	DX30F-C2	100 - 1240 (60mmごとの増分)	69	347	180 x 81
		DX30F-C3		104	521
		DX30F-C4		139	695
		DX30F-C5		174	869
	鉄芯リニアモータ PIX150B	PIX150B-075-C2	100 - 1192 (84mmごとの増分)	119	416
		PIX150B-075-C3		178	624
		PIX150B-075-C4		238	832
	鉄芯リニアモータ PIX250B	PIX250B-075-C1		183	400	180 x 108
		PIX250B-075-C2		366	800
		PIX250B-075-C3		549	1200
		PIX250B-075-C4		733	1600
PLA220	鉄芯なしリニアモータ DX50F	DX50F-C2	100 - 1240 (60mmごとの増分)	128	638	225 x 91.7
		DX50F-C3		192	958
		DX50F-C4		255	1277
	鉄芯リニアモータ PIX150B	PIX150B-100-C2	100 - 1192 (84mmごとの増分)	177	620
		PIX150B-100-C3		266	930
		PIX150B-100-C4		355	1240
	鉄芯リニアモータ PIX250B	PIX250B-100-C2		548	1200	225 x 105
		PIX250B-100-C3		823	1800
		PIX250B-100-C4		1097	2400

用途例

アプリケーション

●レーザーカット装置
●検査装置
●PCBアセンブリ装置
●ディスペンサー装置

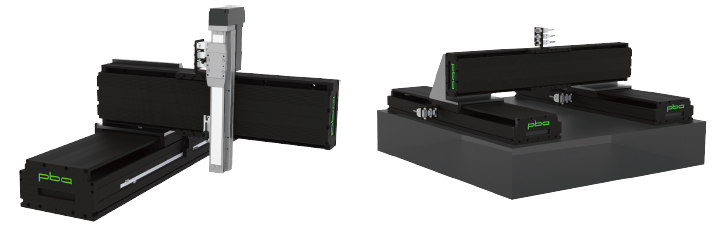

バリエーション豊富

多様に作られているカスタマイズで顧客の使用に合わせられます。

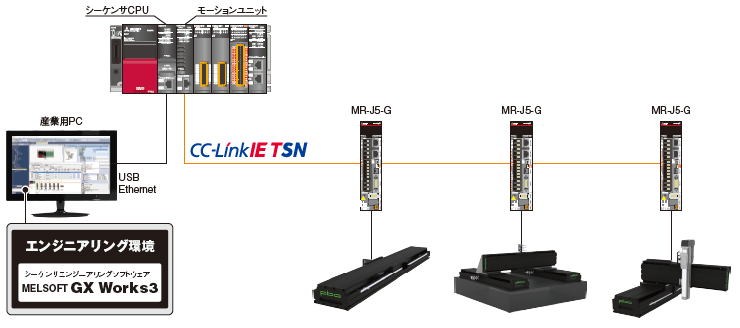

システム構成

三菱電機関連製品

インタフェース				パルス列アナログ電圧
コントローラ	PLC CPU IPC	PLC CPU	PLC CPU	PLC CPU
コントローラ	RD78G FX5-SSC-G SWM-G	RD77MS RnMTCPU QD77MS Q17nDSCPU FX5-SSC-S LD77MS MR-MC Q173SCCF	RD77GF QD77GF MR-EMnGF
サーボアンプ	MR-J5-G	MR-J5-B MR-J4-B	MR-J4-GF	MR-J5-A MR-J4-A
