サーボシステムパートナー CKD株式会社
SSCNETⅢ/H対応DDモータ
NX4/NXDシリーズ

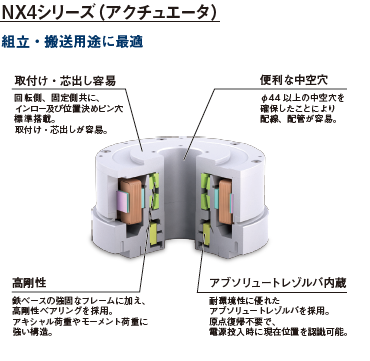

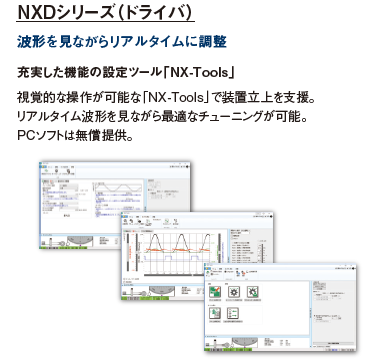

特長
フレキシブルな回転位置決めに
仕様
形番 NX4- 項 目 |
17181F04GNN | 17381F04GNN | 27331F02GNN | 27521F01GNN | 27911F01GNN | |
|---|---|---|---|---|---|---|
| 17181L04GNN | 17381L04GNN | 27331L02GNN | 27521L01GNN | 27911L01GNN | ||
| フランジタイプ | F：取付けベース有り L：取付けベース無し | |||||
| 使用電源 | V | AC200 | ||||
| 外径 | mm | 170 | 270 | 272 | ||
| 高さ | mm | 95 | 115 | 120 | 145 | 200 |
| 定格トルク （連続出力トルク） |
N・ｍ | 7 | 15 | 25 | 50 | 100 |
| 最大トルク （最大出力トルク） |
N・ｍ | 22 | 45 | 75 | 150 | 300 |
| 定格回転数 （定格回転速度） |
rps | 4 （240rpm） |
2.1 （127rpm） |
1.6 （100rpm） |
1.4 （87rpm） |
|
| 最高回転速度 | rps | 4 （240rpm） |
2.3 （140rpm） |
1.6 （100rpm） |
||
| エンコーダタイプ | アブソリュート | |||||
| 検出パルス （分解能） |
ppr P/rev |
540,672 | ||||
| 許容モーメント荷重 | N・ｍ | 60 | 80 | 200 | 300 | 400 |
| 許容アキシャル荷重 | kN | 3.7（3,700N） | 20（20,000N） | |||
| 許容負荷慣性 モーメント |
kg・m² | 3.00 | 5.00 | 25.00 | 75.00 | 180.00 |
| 絶対位置決め精度 （割出し精度） |
arcsec 秒 |
±30 | ||||
| 繰返し位置決め精度 （繰返し精度） |
arcsec 秒 |
±5 | ||||
| 質量 | フランジ 無し kg |
12.3 | 15.0 | 36.0 | 44.0 | 66.0 |
| フランジ 有り kg |
14.6 | 17.3 | 41.0 | 49.0 | 74.0 | |

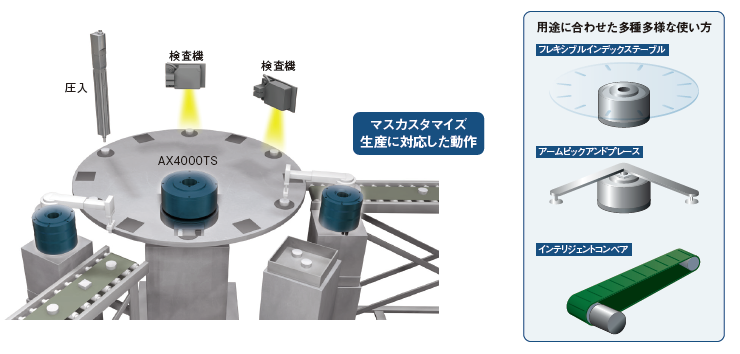

用途例
組立、検査機
段取り替えをタイムロスなく行う。

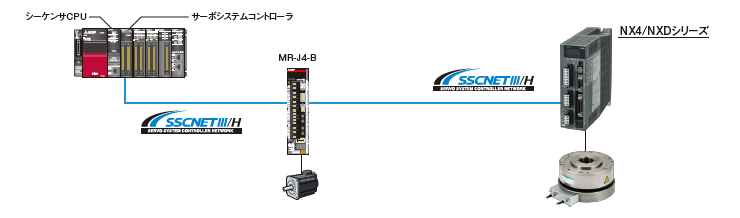

システム構成
三菱電機関連製品
| インタフェース |
 |
 |
 |
パルス列 アナログ電圧 |
|---|---|---|---|---|
| コントローラ |
|
|
|
|
|
|
|
||
| サーボアンプ |
|
|
|
|
