SSCNET油圧制御ユニット
特長
「SSCNET油圧制御ユニット」でかんたん！油圧シリンダの同期運転
- ●サーボモータと同じプログラムで油圧シリンダを運転
- 油圧シリンダの位置決めはサーボモータと同じプログラムでOK。
- 補間制御はもちろん、アドバンスト同期制御もできます。
- ●油圧シリンダとサーボモータのハイブリッド運転
- 油圧シリンダとサーボモータの組み合わせでも同期運転ができます。
- ●いろいろな位置センサを使用可能
- 位置センサにはアナログ入力(16bit)、パルス(A/B相)エンコーダのほか、三菱電機シリアル・SSI仕様エンコーダが使えます。
- ●もちろん圧力制御も可能
- モーションコントローラ/シンプルモーションだけで圧力制御ができます。
- ●オートチューニング機能追加
仕様
DG2AF3N/DG2AF3N-P01 性能仕様
| 項 目 | 性能仕様 | ||
|---|---|---|---|
| SSCNET油圧制御ユニット | |||
| ＜DG2AF3N＞ | ＜DG2AF3N-P01＞ | ||
| 入力方式 | アナログ電圧入力 | アナログ電流入力 | |
| 制御軸数 | 2軸 | ||
| SSCNETⅢ/H通信周期 | SSCNETⅢ(/H) 0.222ms～0.888ms | ||
| エンコーダインタフェース | 三菱電機株式会社製シリアルエンコーダ, 差動入力ABZ相, SSI（バイナリコード） MAX2点 | ||
| 非常停止デジタル入力 | DC24V 1点 フォトカプラ絶縁 独立コモン（シンク/ソース選択可） | ||
| デジタル入力 | DC24V 12点 フォトカプラ絶縁 （コモン一括でシンク/ソース選択可） | ||
| デジタル出力 | DC24V 8点 フォトカプラ絶縁 （コモン一括でシンク/ソース選択可） | ||
| アナログ入力 | 0V～10V, －10V～10V 4点 分解能 MAX16bit |
4mA～20mA 4点 分解能 MAX16bit |
|
| アナログ出力 | 0V～10V, －10V～10V 4点 分解能 MAX16bit |
||
| ABSシリアルエンコーダ用 バッテリ |
3.6V電池（MR-J3BAT, MR-J3用と共通） ※ABS機能を使用しない時は不要 | ||
| 電源 | 電圧 | DC20.4～26.4V（リップル率5％以内） | |
| 消費電流 | 0.3A | ||
| 海外準拠規格 | CE, UL/cUL | ||
| 構造 | 自冷, 解放（IP20） | ||
| 取り付け | ネジ取付け | M5×10mm以上, 締付トルク：78～118N･cm | |
| DINレール | 適合DINレール：TH35-7.5Fe, TH35-7.5Al（JIS C2812に準拠） | ||
| 外形寸法（mm） | 168（H）×30（W）×100（D） | ||
| 質量（kg） | 0.3 | ||

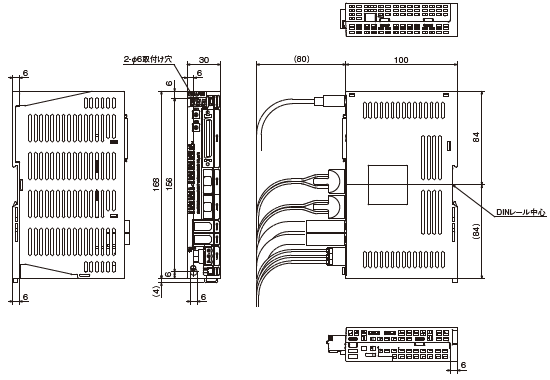

外形図
接続可能なコントローラおよび本体OS
| モーションコントローラ形名 | 本体OS |
|---|---|
| Q173DSCPU | SW8DNC-SV22S84QJ |
| Q172DSCPU | SW8DNC-SV22S84QL |
| Q170MSCPU(-S1) | SW8DNC-SV22S84QN |
上記、モーションコントローラ本体OSはカスタムOSとなります。
対応シンプルモーションユニットと対応バージョン
| シンプルモーションユニット形名 | バージョン |
|---|---|
| QD77MS□ | シリアル上5桁：20052以降 |
| LD77MS□ | シリアル上5桁：20072以降 |
| RD77MS□ | シリアル上2桁：12以降 |
用途例
プレス装置
射出成型機

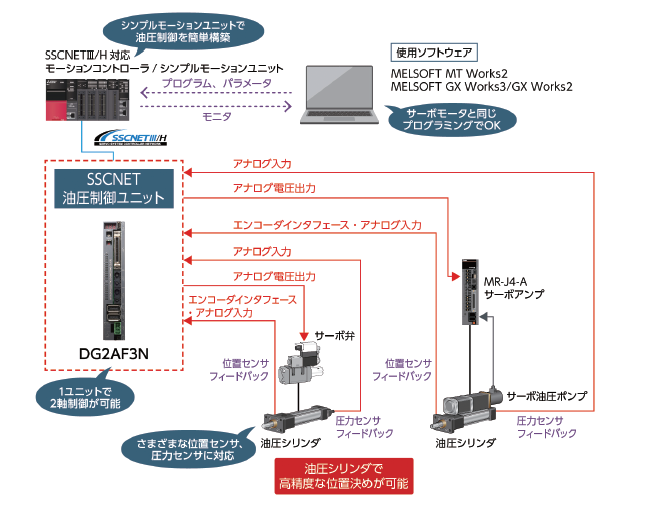

システム構成
三菱電機関連製品
| インタフェース |
 |
 |
 |
パルス列 アナログ電圧 |
|---|---|---|---|---|
| コントローラ |
|
|
|
|
|
|
|
||
| サーボアンプ |
|
|
|
|
