サーボシステムパートナー 三菱電機株式会社

専用通信LSI CP610

CP610は、CC-Link IE TSNマスタ局/ローカル局用の通信LSIです。
またソースコード開発キットは、CC-Link IE TSNマスタ局/ローカル局を開発できるソフトウェアパッケージです。
CC-Link IE TSN Class Bの機器開発に使用できます。

■概略ブロック図

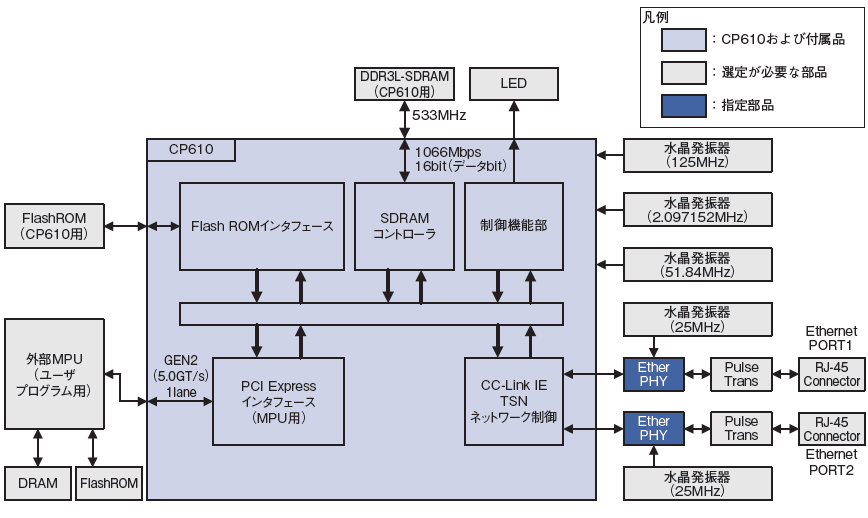

• CP610と外部MPUをPCI Express®バスで接続した場合

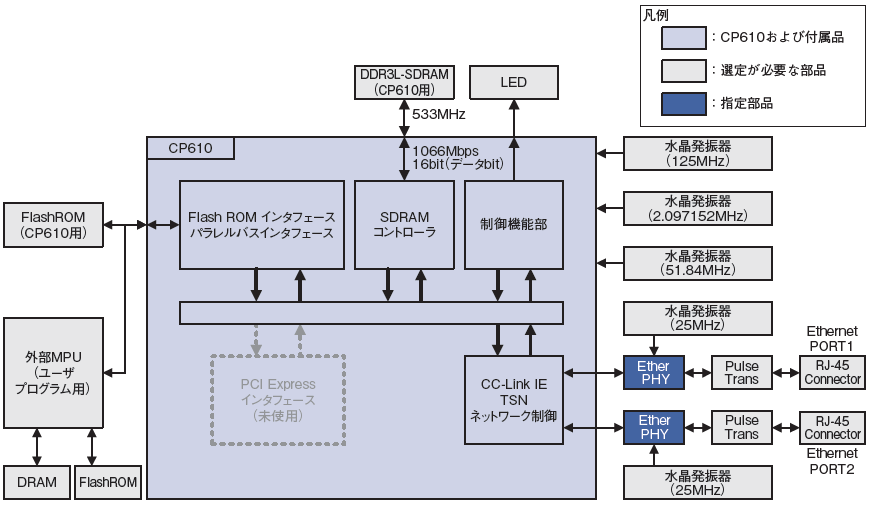

• CP610と外部MPUをパラレルバスで接続した場合

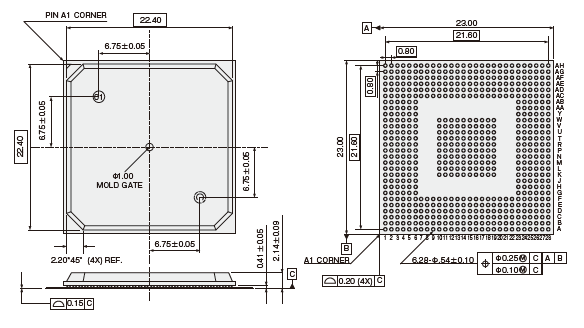

外形寸法

デバイスキット、専用通信LSI (CP610)、ソースコード開発キット

1. ●ソースコード開発キット、およびマニュアルは、本サイトよりダウンロードしていただくことができます。
2. ●伝送線路シミュレーションモデルとして、PCI Express®インタフェース用にSPICEモデル、その他のインタフェース用にIBISモデルを提供可能です。
   1. ※SPICEモデル、IBISモデルの提供には、秘密保持契約の締結が必要です。支社もしくはオープンシステムセンタにご相談ください。

GbE-PHY 内蔵通信 LSI CP620

CP620は、CC-Link IE TSN用通信IPコア、CPU、およびGbE-PHYを一体化したLSIです。
一体化したLSIによりCPUとGbEPHYに関連する開発のコスト・工数を削減することができます。
CC-Link IE TSN Class Bのリモート局開発に使用できます。

■概略ブロック図

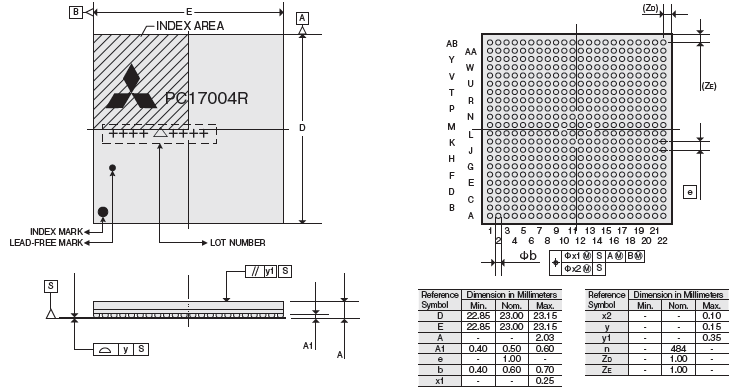

外形寸法

GbE-PHY 内蔵通信LSI (CP620)

1. ●マニュアル、およびサンプルコードは、本サイトよりダウンロードしていただくことが可能です。

三菱電機関連製品

インタフェース				パルス列 アナログ電圧
コントローラ	PLC CPU*1 IPC*1	PLC CPU	PLC CPU	PLC CPU
	RD78G*1 FX5-SSC-G*1 SWM-G*1	RD77MS RnMTCPU QD77MS Q17nDSCPU FX5-SSC-S LD77MS MR-MC Q173SCCF	RD77GF QD77GF   MR-EMnGF
サーボアンプ	MR-J5-G*2	MR-J5-B MR-J4-B	MR-J4-GF	MR-J5-A MR-J4-A

• *1：CP620を使用して開発したCC-Link IE TSNリモート機器を、CC-Link IE TSNマスタ機器に接続することができます。
• *2：CP610を使用して開発したCC-Link IE TSNマスタ機器に、CC-Link IE TSNリモート機器を接続することができます。
