17．電卓のON/OFF 動作試験
装置の構成

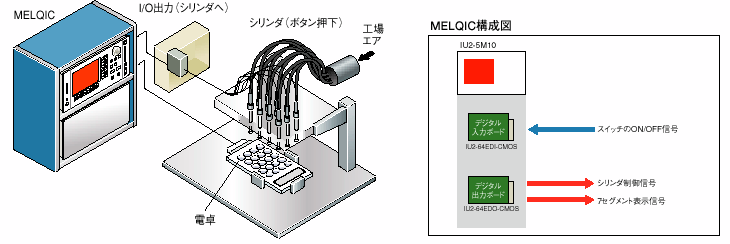

装置の概要
電卓のスイッチ動作の試験を行う装置です。電卓の治具には、スイッチを押下するためのシリンダと各スイッチがON/OFFしたときの信号を取り込む端子があります。
本装置では、汎用出力ボードIU2-64EDO-CMOSによりシリンダを動作させ、汎用入力ボードIU2-64EDI-CMOSにより、スイッチの信号を取り込みます。取り込んだデータと規格値を比較し合否判定を行います。
試験の手順は、1つのスイッチにつき、シリンダ制御信号の出力、5msecの時間待ち、スイッチ信号の取り込み、規格値との比較を行います。表形式プログラムを使用してプログラムを記述しました。
| STEP | COMMENT | OUT0 | OUT16 | OUT32 | OUT48 | WAIT | UNIT | TARGET | MIN | MAX | EQUAL | OK/TRUE | NG/FALSE |
| 1 | パネル1 | 0x0000 | 0x0000 | 0x0000 | 0x0001 | 5 | Hex | Button1 | ON | XJUMP 1 | |||
| 2 | IO_CHK | 0x0000 | 0x0000 | 0x0000 | 0x0001 | 5 | |||||||
| 3 | パネル2 | 0x0000 | 0x0000 | 0x0000 | 0x0001 | 5 | Hex | Button2 | ON | XJUMP 3 | |||
| 4 | IO_CHK | 0x0000 | 0x0000 | 0x0000 | 0x0001 | 5 | |||||||
| 5 | パネル3 | 0x0000 | 0x0000 | 0x0000 | 0x0001 | 5 | Hex | Button3 | ON | XJUMP 5 | |||
| 6 | IO_CHK | 0x0000 | 0x0000 | 0x0000 | 0x0001 | 5 | |||||||
| 7 | パネル4 | 0x0000 | 0x0000 | 0x0000 | 0x0001 | 5 | Hex | Button4 | ON | XJUMP 7 | |||
| 8 | IO_CHK | 0x0000 | 0x0000 | 0x0000 | 0x0001 | 5 | |||||||
| 9 | IO_CHK | 0x0000 | 0x0000 | 0x0000 | 0x0003 | 5 | Hex | F1 | ON | XJUMP 9 | |||
| 10 | IO_CHK | 0x0000 | 0x0000 | 0x0000 | 0x0003 | 5 | Hex | F2 | ON | XJUMP 10 | |||
| 11 | IO_CHK | 0x0000 | 0x0000 | 0x0000 | 0x0003 | 5 | Hex | F3 | ON | XJUMP 11 | |||
| 12 | IO_CHK | 0x0000 | 0x0000 | 0x0000 | 0x0003 | 5 | Hex | F4 | ON | XJUMP 12 |

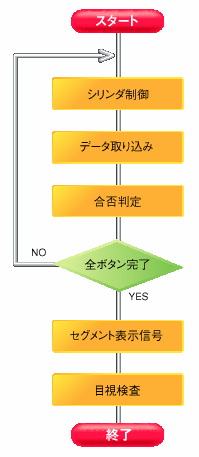

処理の流れ
お客さまの声
- 増設ボードを使用するために必要な操作は、MELQIC本体のアイコンに増設ボードのアイコンをおくだけでした。
難しいドライバの知識がなくても装置が完成し助かりました。 - 今回、表形式プログラムを使用しました。
表形式プログラムは、Excelに出力信号、待ち時間、入力信号、規格値を記入していくだけで、プログラムが完成します。
この装置では、出力信号にシリンダ制御信号、入力信号にスイッチのON/OFF信号を割り当てました。表形式プログラムは基板のI/OやON/OFF試験にぴったりのプログラム方式だと思います。
