光分岐ユニット 特長
MR-MV200
特長
SSCNETⅢ/Ｈ通信を3分岐するネットワークハブユニット
サーボシステムネットワークSSCNETⅢ/H通信に接続し、3分岐を可能にする光分岐ユニットMR-MV200。
分岐することで、高性能サーボアンプMELSERVO-J4シリーズをフレキシブルな配線で分散配置できます。
- 設定レスのため、配線変更だけで簡単に導入できます。
- 光分岐ユニットを中継することで、さらなる長距離配線が可能です。
必要な箇所だけ部分電源OFFで、復旧時間を短縮

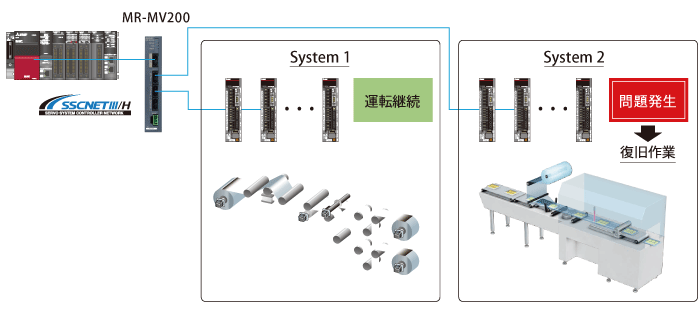

光分岐ユニットで分散配置をすることにより、部分電源OFFが可能です。分岐されたサーボアンプの電源OFFは他の分岐されたサーボアンプに影響を及ぼさないため、復旧時間の短縮が可能です。
接続方法

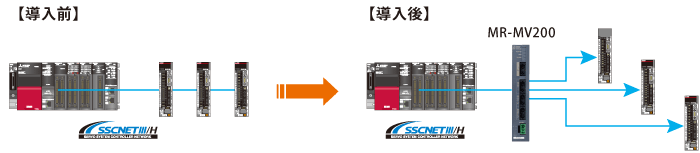

光分岐ユニットを使用することにより、スター接続、ライン接続、カスケード接続及びこれらを組み合わせたフレキシブルな接続ができます。

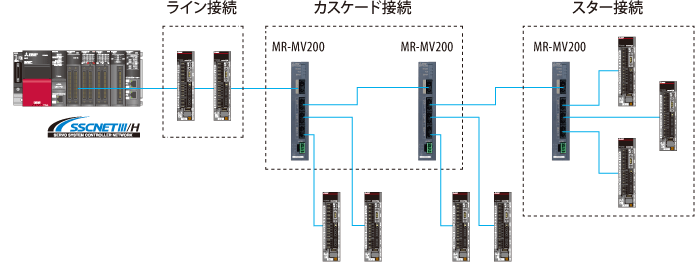

●接続例
接続方法を組み合わせることにより、装置に最適な配線に柔軟に対応します。
適用コントローラ
[モーションコントローラ]
- MELSEC iQ-Rシリーズ：R64MTCPU，R32MTCPU，R16MTCPU
- MELSEC-Qシリーズ ：Q173DSCPU，Q172DSCPU，Q170MSCPU，Q170MSCPU-S1
[シンプルモーションユニット]
- MELSEC iQ-Rシリーズ：RD77MS16，RD77MS8，RD77MS4
- 光分岐ユニットを導入する場合は、対応するユニットのソフトウェアバージョンを確認してください。
詳細は、各ユニットのマニュアルを参照してください。 - 光分岐ユニット使用時は、必ずシステム設定のSSCNET設定が「SSCNETⅢ/H」であることを確認してください。
仕様一覧
| 光分岐ユニット | ||
|---|---|---|
| MR-MV200 | ||
| 入力電源 | 入力電圧[V] | DC21.6〜26.4(DC24V ±10%) |
| 入力電流[A] | 0.2 | |
| 消費電力[W] | 4.8 | |
| 質量[kg] | 0.2 | |
| 取付け方法 | 制御盤に直接固定またはDINレール | |
| ケーブル長[m] | 最大100 | |
| 使用可能分岐ユニット数 | 16台／系統 | |
| 接続サーボアンプ | MR-J4-B(-RJ)，MR-J4W2-B，MR-J4W3-B | |
| 接続サーボアンプ数※1 | 最大16軸／系統 | |
| 外形寸法[mm] | 168(H)×30(W)×100(D) | |
- ※1：MR-J4-Bは1軸分、MR-J4W2-Bは2軸分、MR-J4W3-Bは3軸分占有します。
