低圧遮断器機器用遮断器
安全ブレーカ形漏電遮断器とは

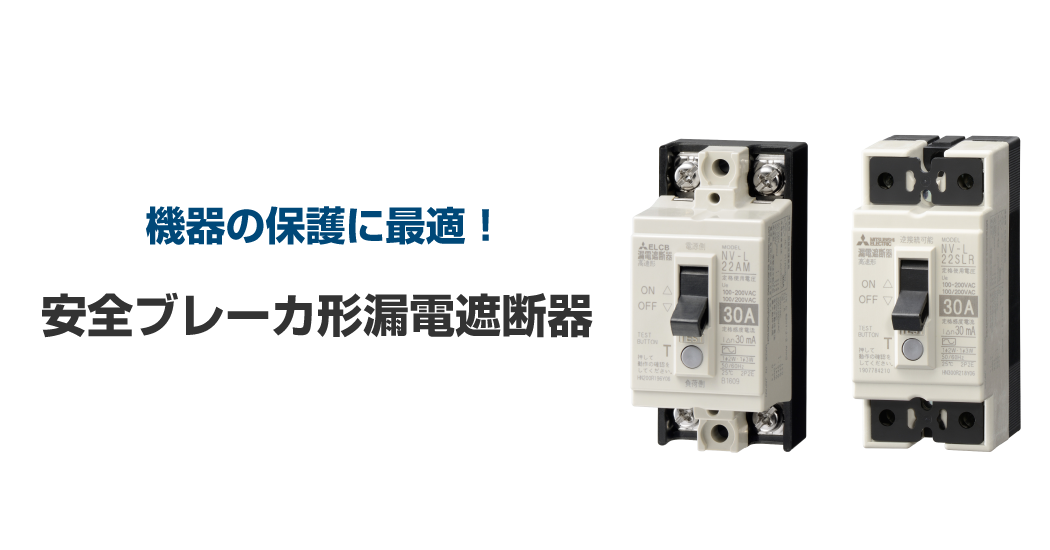

機器保護用に最適な安全ブレーカとほぼ同一外形の小形漏電遮断器です。
地絡保護専用品（OCなし）と、過負荷・短絡保護兼用品（OC付）を
ラインアップしております。
豊富な端子バリエーション（圧着端子、タブ端子）をラインアップしているため、
分電盤、制御盤、機器内蔵と幅広く使用可能です。
ラインアップ
| フレームA | 30 | |||||
|---|---|---|---|---|---|---|
| 適用 | 地絡保護専用品（OCなし） | |||||
| 形名 | NV-L20SL | NV-L20AM | NV-L20AME | |||
| 外観 |  |
 |
 |
|||
| 相線式 | 1Φ2W | |||||
| 極数・素子数 | 2P0E | |||||
| 定格電圧 AC V | 100-200 | |||||
| 定格電流 A （基準周囲温度25℃） |
－ | |||||
| 定格電流 A （基準周囲温度40℃） |
最大通電電流 30 | |||||
| 高速形 | 定格感度電流 IΔn | mA | 15 30 | |||
| 漏電検出特性 | Type AC | |||||
| 定 格 短 絡 遮 断 容 量 kA |
JIS C 8201-2-2 Ann.2（Icu） |
AC | 200V | 定格条件付短絡電流（Icc）1.5 | ||
| 100/200V | 定格条件付短絡電流（Icc）1.5 | |||||
| 100V | 定格条件付短絡電流（Icc）1.5 | |||||
| JIS C 8201-2-2 Ann.1（Icu） |
AC | 200-240V | － | |||
| 100/200V | － | |||||
| 100-120V | － | |||||
| UL1077 | AC | 200-240V | － | |||
| 120/240V | － | |||||
| 100-120V | － | |||||
| IEC 60947-2 EN 60947-2 （Icu/Ics） |
AC | 230V | － | |||
| CEマーキング | － | |||||
| UKCAマーキング | － | |||||
| 対 応 規 格 |
米国 UL規格1077＋1053（UR登録） | UL File No.E134317 | ||||
| カナダ CSA規格 | C22.2 No.235 C22.2 No.144 |
|||||
| フレームA | 30 | ||||||
|---|---|---|---|---|---|---|---|
| 適用 | 地絡保護専用品（OC付） | ||||||
| 形名 | NV-L22AM | NV-L22TH | NV-L21SLR | NV-L22SLR | |||
| 外観 |  |
 |
 |
||||
| 相線式 | 1Φ2W・1Φ3W | 1Φ2W | 1Φ2W | 1Φ2W・1Φ3W | |||
| 極数・素子数 | 2P2E | 2P1E | 2P2E | ||||
| 定格電圧 AC V | 100-200 | 100 | 100-200 | ||||
| 定格電流 A （基準周囲温度25℃） |
15 20 30 | － | 15 20 30 | ||||
| 定格電流 A （基準周囲温度40℃） |
－ | 15 20 | － | ||||
| 高速形 | 定格感度電流 IΔn | mA | 15 30 | （10） 15 30 | 15 30 | 10 30 | |
| 漏電検出特性 | Type AC | ||||||
| 定 格 短 絡 遮 断 容 量 kA |
JIS C 8201-2-2 Ann.2（Icu） |
AC | 200V | 1 | 1 | － | 1.0 |
| 100/200V | 1.5 | － | － | 1.5 | |||
| 100V | 1.5 | 1 | 1.5 | 1.5 | |||
| JIS C 8201-2-2 Ann.1（Icu） |
AC | 200-240V | － | ||||
| 100/200V | － | ||||||
| 100-120V | － | ||||||
| UL1077 | AC | 200-240V | － | ||||
| 120/240V | － | ||||||
| 100-120V | － | ||||||
| IEC 60947-2 EN 60947-2 （Icu/Ics） |
AC | 230V | － | ||||
| CEマーキング | － | ||||||
| UKCAマーキング | － | ||||||
| 対 応 規 格 |
米国 UL規格1077＋1053（UR登録） | UL File No.E134317 | |||||
| カナダ CSA規格 | C22.2 No.235 C22.2 No.144 |
||||||
| フレームA | 30 | |||||
|---|---|---|---|---|---|---|
| 適用 | 地絡保護専用品（OC付） | |||||
| 形名 | NV-L22TZU | NV-L22TYU | NV-L22AMU | |||
| 外観 |  |
 |
 |
|||
| 相線式 | 1Φ2W・1Φ3W | |||||
| 極数・素子数 | 2P2E | |||||
| 定格電圧 AC V | 100-240 | |||||
| 定格電流 A （基準周囲温度25℃） |
－ | |||||
| 定格電流 A （基準周囲温度40℃） |
15 20 24 | 15 20 | ||||
| 高速形 | 定格感度電流 IΔn | mA | 10 30 | |||
| 漏電検出特性 | Type AC | |||||
| 定 格 短 絡 遮 断 容 量 kA |
JIS C 8201-2-2 Ann.2（Icu） |
AC | 200V | － | ||
| 100/200V | － | |||||
| 100V | － | |||||
| JIS C 8201-2-2 Ann.1（Icu） |
AC | 200-240V | 1 | |||
| 100/200V | 1.5 | |||||
| 100-120V | 1.5 | |||||
| UL1077 | AC | 200-240V | 1 | |||
| 120/240V | 1.5 | |||||
| 100-120V | 1.5 | |||||
| IEC 60947-2 EN 60947-2 （Icu/Ics） |
AC | 230V | 1.5/0.75 | |||
| CEマーキング | TUV認証 | |||||
| UKCAマーキング | 自己宣言 | |||||
| 対 応 規 格 |
米国 UL規格1077＋1053（UR登録） | UL File No.E134317 | ||||
| カナダ CSA規格 | C22.2 No.235 C22.2 No.144 |
|||||
