エネルギー計測ユニットEcoMonitorPlus

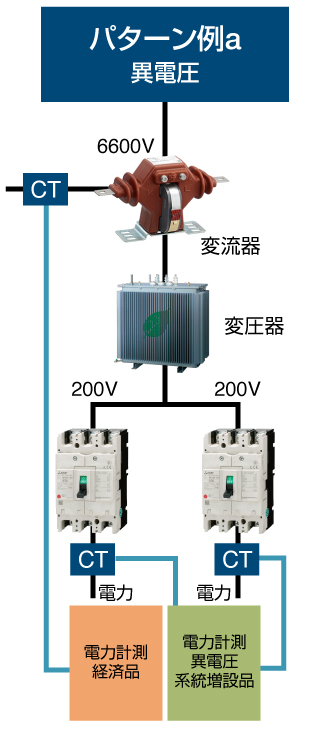

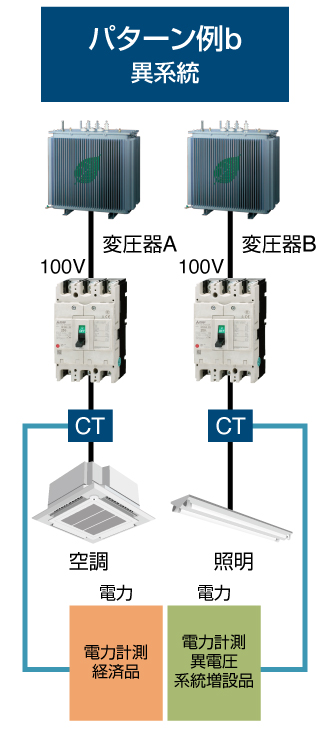

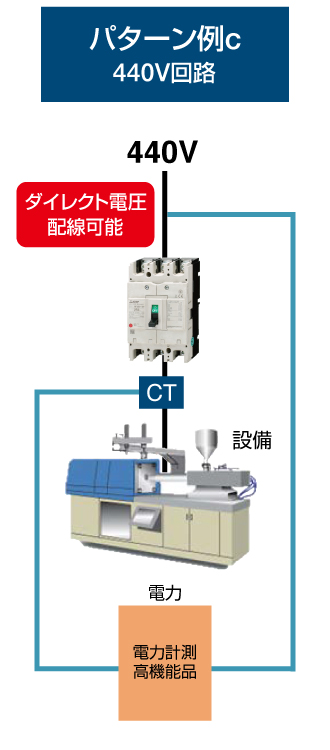

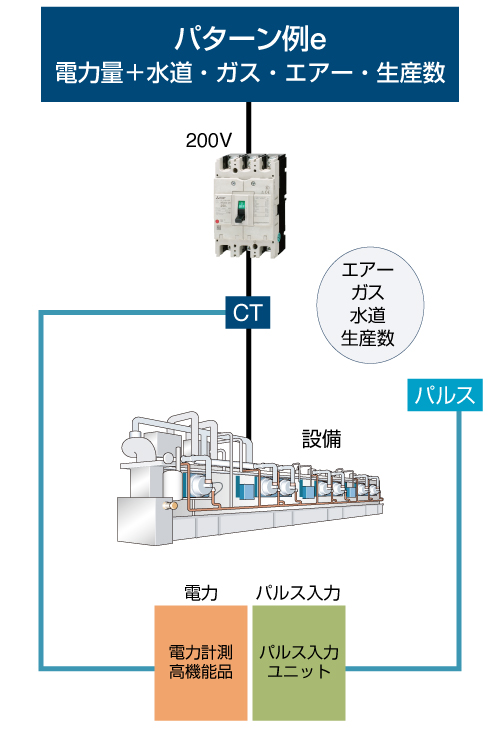

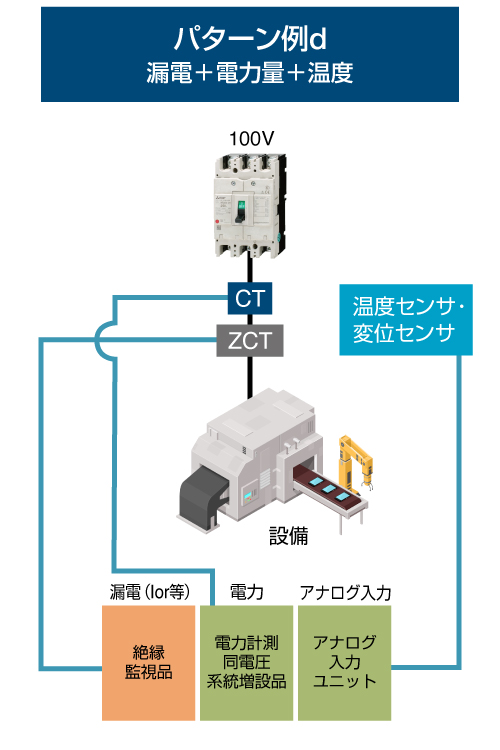

ユニットの組合せ例
ユニットの組合せで様々な計測シーンに対応可能です。
1：パターン例は組合せの一例を模式的に示したものであり、配線方法等については使用前に必ず取扱説明書をご確認ください。
設置例

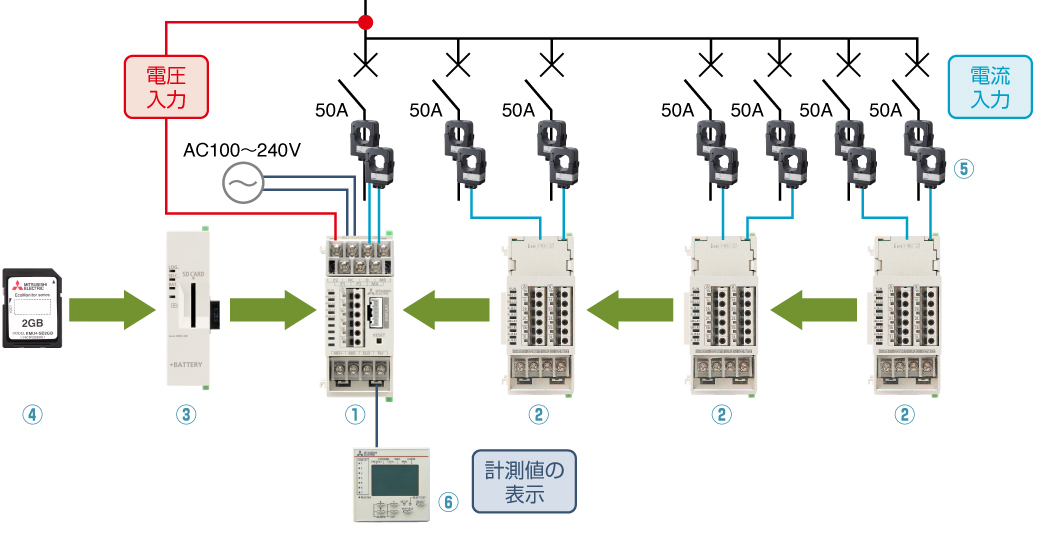

7回路の電力計測（三相3線式、低圧回路、定格一次電流50Aの場合）
| 品名 | 形名 | 個数 | |
|---|---|---|---|
| ① | エネルギー計測ユニット （電力計測経済品） |
EMU4-BM1-MB | 1 |
| ② | エネルギー計測ユニット （電力計測同電圧系統増設品） |
EMU4-A2 | 3 |
| ③ | ロギングユニット | EMU4-LM | 1 |
| ④ | ロギングユニット用 SDメモリカード |
EMU4-SD2GB | 1 |
| ⑤ | 分割形電流センサ | EMU-CT50-A | 14 |
| ⑥ | 小形表示ユニット | EMU4-D65 | 1 |

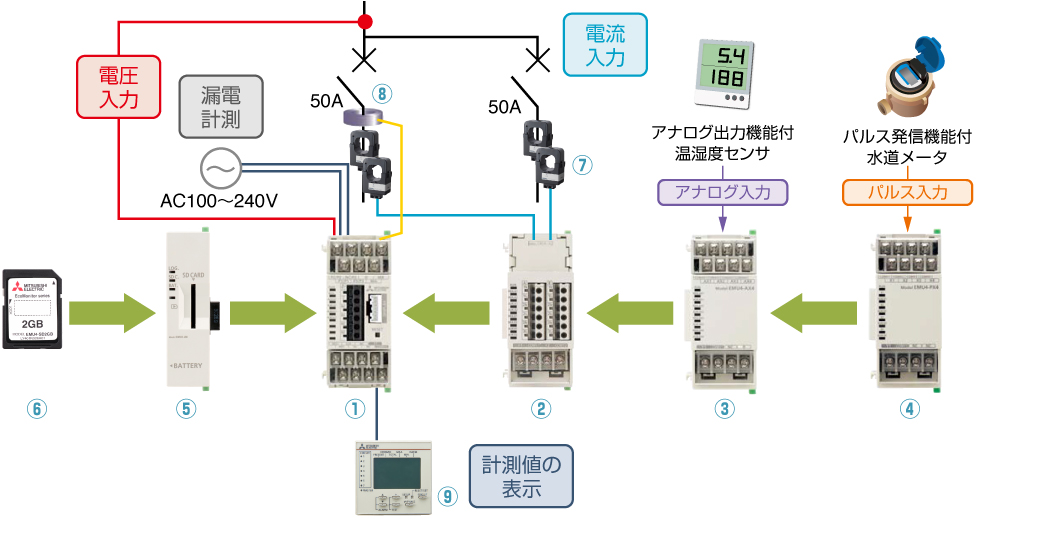

1回路の漏電計測+2回路の電力計測（三相3線式、低圧回路、定格一次電流50Aの場合）+アナログ入力（4点）+パルス入力（4点）
| 品名 | 形名 | 個数 | |
|---|---|---|---|
| ① | エネルギー計測ユニット （絶縁監視品） |
EMU4-LG1-MB | 1 |
| ② | エネルギー計測ユニット （電力計測同電圧系統増設品） |
EMU4-A2 | 1 |
| ③ | アナログ入力ユニット | EMU4-AX4 | 1 |
| ④ | パルス入力ユニット | EMU4-PX4 | 1 |
| ⑤ | ロギングユニット | EMU4-LM | 1 |
| ⑥ | ロギングユニット用 SDメモリカード |
EMU4-SD2GB | 1 |
| ⑦ | 分割形電流センサ | EMU-CT50-A | 4 |
| ⑧ | 分割形零相変流器 | CZ-22S | 1 |
| ⑨ | 小形表示ユニット | EMU4-D65 | 1 |
