ステッピングモーターαSTEP
AZシリーズ 多軸ドライバ DC電源入力 SSCNETⅢ/H対応
特長
バッテリレスアブソリュートセンサ搭載ステッピングモーター用 多軸ドライバ
SSCNETⅢ/Hに対応した2軸、3軸、4軸接続可能な多軸ステッピングモータードライバです。
AZシリーズDC電源入力タイプのモーターと、AZモーターを搭載した各種電動アクチュエータが制御可能です。
- ●アブソリュート方式のため、外部センサ（原点センサ・リミットセンサ）不要で省配線
- ●バッテリレスのため、メンテナンス削減
- ●オリエンタルモーター株式会社独自のクローズドループ制御による高信頼性
- ●省スペース化やコストダウンを実現する多軸ドライバ（最大4軸）
仕様
電源入力
| 項 目 | 内 容 |
|---|---|
| 主電源用 | DC24V/48V±10% 7.0A （最大7.0A 平均4.0A以下となるようにお使いください） |
| 制御電源用 | DC24V±10% 1.5A （電磁ブレーキ付の場合は、DC24V±5%の電源をお使いください） （電磁ブレーキ付の場合（長さ20mの接続ケーブル使用時）は、DC24V±4%の電源をお使いください） |
SSCNETⅢ/H仕様
| 項 目 | 内 容 |
|---|---|
| 伝送速度 | 150Mbps |
| 通信周期 | 0.44ms / 0.88ms |
| 演算周期 | 0.44ms / 0.88ms / 1.77ms / 3.5ms |
| 対応コントローラ | シンプルモーションユニット モーションコントローラ |
一般仕様
| 項 目 | 内 容 |
|---|---|
| 保護等級 | IP10 |
| 使用環境 | 周囲温度：0～+50℃（凍結しないこと） 湿度：85%以下（結露しないこと） 高度：海抜1000m以下 雰囲気：腐食性ガス、塵埃がないこと。水、油が直接かからないこと。 |
| 保存環境 輸送環境 |
周囲温度：−25～+70℃（凍結しないこと） 湿度：85%以下（結露しないこと） 高度：海抜3000m以下 雰囲気：腐食性ガス、塵埃がないこと。水、油が直接かからないこと。 |
| 絶縁抵抗 | DC500Vメガーを次の場所に印加したとき、100MΩ以上あります。 ・FG端子－電源端子間 |
| 絶縁耐圧 | 以下の通りに1分間印加しても異常を認めません。 ・FG端子－電源端子間 AC500V 50/60Hz 漏れ電流15mA以下 |
【ご注意】
モーターとドライバを接続した状態では、絶縁抵抗測定、耐圧試験を行わないでください。
また、モーターのABZOセンサ部は、これらの試験を行わないでください。

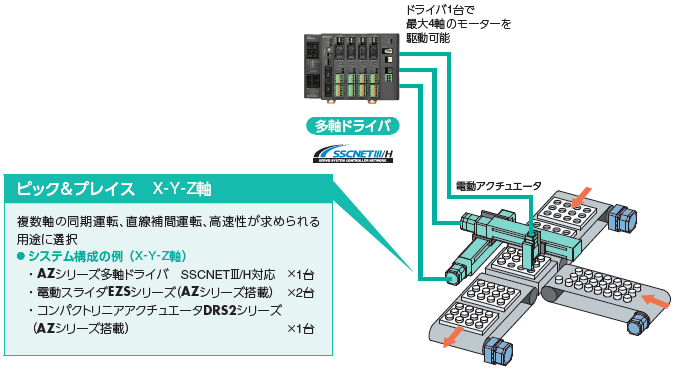

用途例

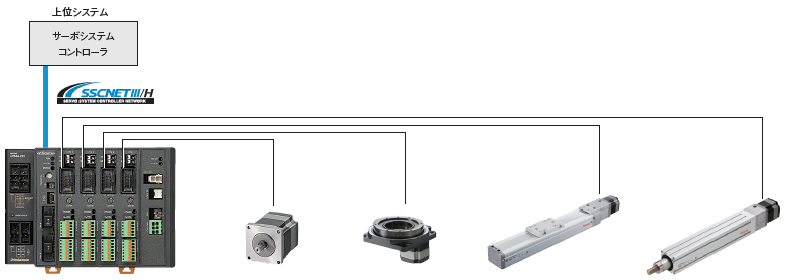

システム構成
ステッピングモーターαSTEP
AZシリーズ 多軸ドライバ
DC電源入力
SSCNETⅢ/H対応
AZシリーズ
DC電源入力
標準タイプモーター
中空ロータリーアクチュエータ
DGⅡシリーズ
AZシリーズ搭載
DC電源入力
電動スライダ EZSシリーズ
AZシリーズ搭載
DC電源入力
電動シリンダ EACシリーズ
AZシリーズ搭載
DC電源入力
接続しているモーター、電動アクチュエータは代表例です。
三菱電機関連製品
| インタフェース |
 |
 |
 |
パルス列 アナログ電圧 |
|---|---|---|---|---|
| コントローラ |
|
|
|
|
|
|
|
||
| サーボアンプ |
|
|
|
|
お問い合わせ
オリエンタルモーター株式会社
-
TEL：0120-925-410
-
FAX：0120-925-601
サポートエリア
- 日本
- 北米
- 欧州
- 中国
- 韓国
- 台湾
- インド
- シンガポール
各国の日本人駐在拠点へご連絡ください。
ステッピングモーターαSTEP
AZシリーズ 単軸ドライバ AC電源入力 SSCNETⅢ/H対応
特長
バッテリレスアブソリュートセンサ搭載ステッピングモーター用 単軸ドライバ
SSCNETⅢ/Hに対応したAC電源入力の単軸ステッピングドライバです。
AZシリーズAC電源入力タイプのモーターと、AZモーターを搭載した各種アクチュエータが制御可能です。
- ●バッテリレスの機械式アブソリュートセンサをモーターに搭載
- ●アブソリュート方式のため外部センサ (原点センサ、リミットセンサ) 不要で省配線
- ●バッテリレスのためバッテリ管理不要でメンテナンスを削減
- ●αSTEPによる高信頼性の実現と省エネを実現
- ●専用ソフトでのテスト運転やモーター運転状態のモニタが可能
- ●SIL 3,PL eの機能安全 (STO) の認証を取得
仕様
電源入力
| 項 目 | 内 容 |
|---|---|
| 主電源用 | 単相100-120V (2.7～6.4A)、単相200-240V (1.6～3.9A)、三相200-240V (1.0～2.3A) |
| 制御電源用 | DC24V±5% 0.25A (電磁ブレーキ付モーターの場合は、0.5A) |
SSCNETⅢ/H仕様
| 項 目 | 内 容 |
|---|---|
| 伝送速度 | 150Mbps |
| 通信周期 | 0.44ms / 0.88ms |
| 演算周期 | 0.44ms / 0.88ms / 1.77ms / 3.55ms |
| 対応コントローラ | シンプルモーションユニット モーションコントローラ |
一般仕様
| 項 目 | 内 容 |
|---|---|
| 保護等級 | IP20 |
| 使用環境 | 周囲温度: 0～+55℃ (凍結しないこと) 湿度: 85%以下 (結露しないこと) 高度: 海抜1000m以下 雰囲気: 腐食性ガス、塵埃がないこと。水、油が直接かからないこと。 |
| 保存環境 輸送環境 |
周囲温度: -25～+70℃ (凍結しないこと) 湿度: 85%以下 (結露しないこと) 高度: 海抜3000m以下 雰囲気: 腐食性ガス、塵埃がないこと。水、油が直接かからないこと。 |
| 絶縁抵抗 |
DC500Vメガーを次の場所に印加したとき、100MΩ以上あること。
・保護接地端子-主電源入力端子間 ・エンコーダコネクタ-主電源入力端子間 ・入出力信号コネクタ-主電源入力端子間 |
| 絶縁耐圧 |
規定の電圧を次の場所に1分間印加しても異常がないこと。
・保護接地端子-主電源入力端子間 AC1.5kV 50/60Hz ・エンコーダコネクタ-主電源入力端子間 AC1.8kV 50/60Hz ・入出力信号コネクタ-主電源入力端子間 AC1.8kV 50/60Hz |
用途例
ワーク処理装置
塗布、はんだ付け、マーキング
多品種パーツ供給装置
部品供給
ワーク搬送装置
工程間搬送

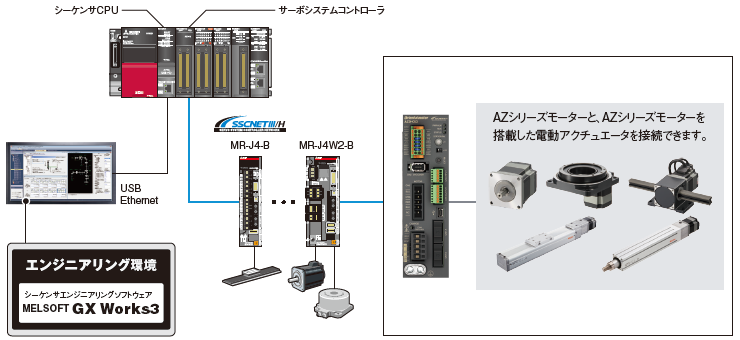

システム構成
